產品型號規格：MTC-1616AVW 16進16出AV矩陣
MTC系列視音頻矩陣16路進16路出可以切換多種高解晰度的視頻信號到各種不同的顯示終端，如NTSC制式和PAL制式，復合視頻，以及平衡或非平衡立體聲音頻。使他們?cè)谝粋€(gè)完整的產品里面作到一系列的分配放大和切換。一般音頻矩陣16路進16路出多用在大屏幕顯示工程，現場指揮中心，多媒體教學中心等場合。

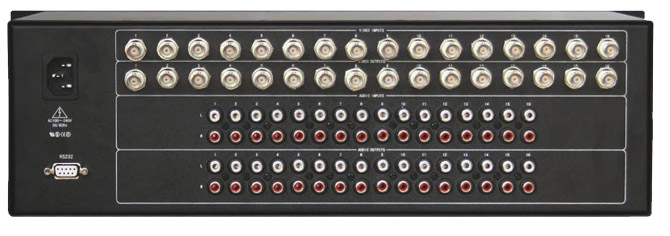

產品圖片
產品特性
- 面板選擇獨立的AV同控或分控自由交叉切換輸出
- 遙控鎖定功能；面板手動一鍵切換；傻瓜方便
- 前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便
- 預案管理和自動輪巡功能，能任意設定輪巡時間和輸入輸出通道設置（選配）
- 前面板液晶屏自動屏保功能，按鍵自動鎖定功能
- 特有TCP/IP網絡控制管理功能，能通過以太網控制；(選配)
- 具有斷電現場切換記憶保護功能；特有ESD靜電保護功能；特有的防雷保護電路
- 支持快速切換操作，操作更加快捷
- 支持多通道同時切換，地址設置等功能
- 支持支持高清電視（HDTV）信號
- 兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）
- 安裝簡單，即插即用
產品參數
- 增益：0dB
- 視頻帶寬：150MH（-3Db）滿載
- 亮色度干擾（多通道對一通道串?dāng)_和）：-50dB@10MHz，-40dB@100MHz
- 微分相位（I/0S）：0.05o(RL=150Ω)<1.28度，3.58MHz
- 微分相位誤差：0.1度,3.58-4.43MHz
- 微分增益（誤差）：0.05%(RL=150Ω)0.1%,3.58-4.43MHz
- 最大傳播延時：5Ns(±1nS)
- 切換速度：≤150ns
- 信號制式：NTSC3.58，NTSC4.43，PAL，SECAM
- 視頻輸入
- 信號類型：CVBS、CVI、TVI等信號
- 輸入電平：0.5V～2.0Vp-p
- 回波損耗：<-40dB@5MHz">-30dB@5MHz
- 阻抗：75Ω
- 連接器：BNC
- 最大直流偏置誤差：15mV
- 視頻輸出
- 信號類型：CVBS、CVI、TVI等信號
- 輸出電平：0.7Vp-p
- 回波損耗：<-30dB@5MHz
- 直流補償：±5mV
- 回波鎖相：0.3V～0.4Vp-p
- 阻抗：75Ω
- 連接器：BNC
- 最大直流偏置誤差：15mV
- 音頻參數
- 增益：0Db
- 信號類型：非平衡立體聲
- 頻率范圍：20Hz～20KHz
- 總諧波失真+噪聲：0.05%@1kHz（額定電壓下）
- 共態抑制比CMRR：>75dB，20Hz～20KHz
- 信噪比（S/N）：>90dB
- 立體聲分離度：>80dB@1kHz
- 增益誤差：±0.1dB
- 音頻輸入
- 信號類型：非平衡立體聲
- 連接器：RCA
- 阻抗：>10KΩ
- 最大電平：+19.5dBu
- 音頻輸出
- 信號類型：非平衡立體聲
- 連接器：RCA
- 阻抗：>50Ω
- 最大電平：+21dBu
- 串行接口：RS232-C,9孔D-Sub型連接器,端口2，3，5分別直通
- 串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
- 溫度：0℃～45℃
- 電源：AC100～220V，50/60Hz（產品出廠默認輸入電壓AC220V，其它輸入電壓訂貨時請說明）
- 控制方式：面板、遙控、RS232
- 1U機箱尺寸：432×245×44mm(長×寬×高）
- 2U機箱尺寸：432×245×88mm(長×寬×高）
- 3U機箱尺寸：432×245×132mm(長×寬×高）
- 4U機箱尺寸：432×275×176mm(長×寬×高）
- 6U機箱尺寸：432×275×264mm(長×寬×高）
- 12U機箱尺寸：482×275×528mm(長×寬×高）
- 1U機箱含包裝重量：約5.5Kg
- 2U機箱含包裝重量：約7.0Kg
- 3U機箱含包裝重量：約8.0Kg
- 4U機箱含包裝重量：約10Kg
- 6U機箱含包裝重量：約12Kg
- 12U機箱含包裝重量：約15.5Kg
- 保修期限：壹年（配件及人工）
- 機箱面板：鋁面板氧化拉絲
- 遙控器：（選配）
注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
