VGA矩陣加音頻應用之視頻會議室

隨著智能視頻會議室的出現，已經以壓倒性的優勢占據了傳統會議模式。之所以稱之為智能，主要是因?yàn)闀?huì)議室的可控性能比較強，能夠很好把視頻會議室中各種設有機的整合起來，然后服務于整個會議過程。如果會議室中的聲音控制，投影機和各自電腦中的信號傳輸?shù)取?/p>

智能會議室中視音頻信號很多時候會用到一種設備，即VGA矩陣加音頻。茂烜燦電子的VGA矩陣加音頻的型號有很多種，如4進4出，8進4出，8進8出等，它的功能就是能夠把任意路的VGA視音頻信號切換輸出到任意路輸出設備。像智能會議室這樣的信號傳輸切換模式完全可以使用VGA加音頻矩陣來實現，下面簡單介紹一下連接思路。

假如現在智能會議室中的設備主要有：話筒，投影機，音響功放，筆記本，VGA矩陣加音頻，控制電腦，VGA傳輸線等

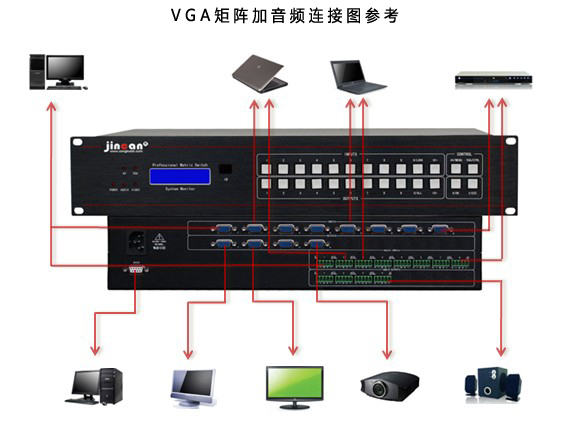

思路：可以先把筆記本電腦中的信號輸出接入到VGA矩陣的輸入端作為信號源，然后再把話筒連接音頻處理設備然后和VGA矩陣加音頻的音頻輸入端口相連，作為音頻輸入端，再通過RS2323口把VGA矩陣和控制電腦相連（可以用于控制信號切換輸出和監測等），到此輸入端結束；

這里提醒一下，如果會議室空間比較大，在信號的發送端和信號的接收端還要接入信號放大設備，以免信號過度的衰減影響信號的正常輸出；

視頻輸出端口可以和投影機相連，或者其他的顯示設備（如DVD影碟機等），音頻信號輸出端可以和音箱功放設備相連；

實際控制的時候，只要操作控制電腦的軟件，或者通過面板控制，或者遙控器都可以，會議進行時，發言的人只要按動按鈕就可以把自己聲音連接到功放中放大，然后筆記本中的資料也可以在投影機中顯示，非常方便！
