產品型號規格：MTC-1709AHD-17W HDMI 17進1出 + 1 VGA出，音頻1出
茂燦針對單個顯示設備顯示多路視頻信號并擁有無縫切換功能的應用環境開發了多畫面分割無縫切換器，該系列切換器在支持切換功能的基礎上增加了多畫面分割、無縫切換、音頻分離和分割模式預案調用等功能。視頻信號采用HDMI 17路進、HDMI和VGA 2路出的架構模式，滿足現場信號源路數復雜顯示設備多樣及傳輸4K*2K超高清圖像畫面的要求。音頻信號采用HDMI內置音頻和3.5外置音頻輸出的架構模式，滿足現場音頻分離的要求。用戶可通過多種控制方式管理應用環境中音視頻信號的輸入輸出及畫面分割模式，包括畫中畫、畫外畫、畫面疊加等。產品外觀端莊大方、應用顯示直觀、切換處理速度快捷，應用場景廣泛，如視頻教學實驗室、指揮室、會議室、展廳、控制中心等等。

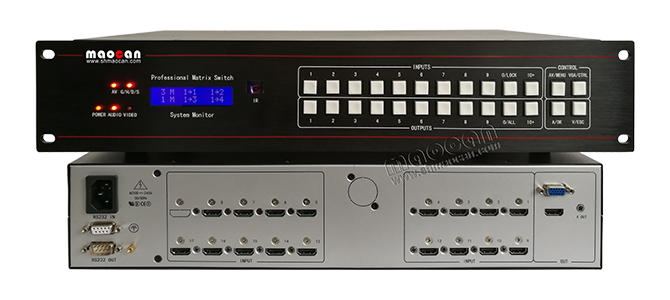

產品圖片

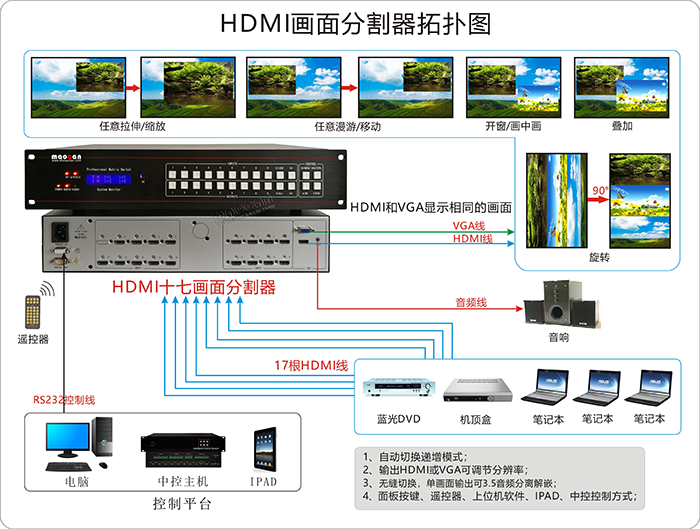

連接圖

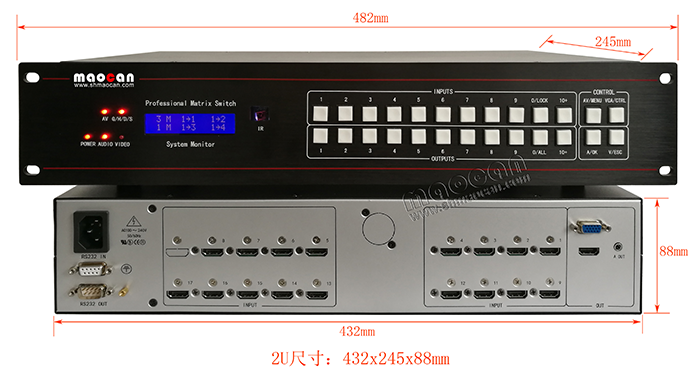

尺寸示意圖
產品特性
- 支持單畫面、4、5、9、13、16、17等畫面模式，其他特殊畫面模式可定制；
- 支持任意畫面大小、開窗、疊加、漫游移動、拉伸縮放、旋轉；
- 支持畫面90度、180度、270度、360度旋轉；
- 支持面板按鍵、遙控器、RS232上位機控制軟件開啟關閉自動切換遞增模式；
- 支持面板按鍵、遙控器、RS232上位機控制軟件調用自定義預案分割模式；
- 支持輸出分辨率調節，無縫快速切換，無延時；
- 支持HDMI和VGA同步輸出，單畫面模式下3.5音頻分離解嵌；
- 支持HDMI1.4B、HDCP1.4標準和WUXGA標準（4K*2K/30Hz、VGA1920*1200）；
- 支持2至17畫面分割器任何接口的選擇，≦9路（1U機箱），>9路<17路（2U機箱）；
- 支持自定義預案（分割模式）調用，兩鍵即可完成；
- 控制方式：面板按鍵、遙控器、上位機（RS232）、以太網（選配）、手機（選配）等控制；
- 兼容遠端中控設備（如：金燦、快思聰、快捷、AMX等國內外所有中控）
- 切換狀態可通過設備前面板LCD實時觀看，支持掉電保護功能；
產品參數
- 最大帶寬：輸入和輸出均為10.2Gbps
- 最大像素時鐘：340M
- 最高分辨率：HDMI（輸入和輸出）最大分辨率支持3840*2160/30Hz（向下兼容常規分辨率）；VGA輸出最大分辨率支持1920*1200/60Hz（向下兼容常規分辨率）
- 支持標準：支持HDMI 1.4、HDCP 1.4標準，WUXGA標準
- 視頻信號類型：HDMI為T(mén)MDS信號，VGA為模擬信號RGB
- 視頻信號阻抗：TMDS差分對阻抗100Ω，VGA單線阻抗75Ω
- 視頻信號擺幅：HDMI為±400mV，VGA為0.75 V
- 視頻信號最大傳輸距離：HDMI 4K*2K/30Hz-15米，1920*1080P/60Hz-20米
- VGA 1080P/60Hz-20米
- 視頻信號連接器：HDMI * 17路進， HDMI & VGA * 1路組合出
- 音頻信號連接器：3.5音頻座 * 1路出
- 音頻信號類型和擺幅：模擬信號 ±700mV
- 額定功率：≤60W
- 工作溫度：-10℃～55℃
- 輸入電壓：AC 176～264V
- 機箱尺寸：標準2U機箱；尺寸：432*245*88mm(長*寬*高)
- 設備重量：約6.5kg（不含包裝）
- 保修期限：壹年（配件及人工）
- 產品名稱：17畫面分割無縫切換器
- 產品型號：MTC-1709AHD-17W(HDMI 17進1出 + 1 VGA出，音頻1出)
注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
