產品型號規格：MTC-A1601DW 16進1出DVI+A切換器
MTC系列DVI加音頻切換器16進1出采用高性能數字處理芯片，視頻標準50Ω阻抗，音頻標準600Ω；可將多個DVI+A信號源切換至一臺DVI+A兼容的顯示器或大屏幕上，DVI信號傳輸達 15米（輸入5米，輸出10米，具體視現場環境及線纜的質量而定）；可通過級聯擴展輸出口；內置EDID；支持視頻信號類型：DVI1.0規范中的DVI-D純數字單通道T.M.D.S信號，DVI信號輸入輸出均采用24+5市場通用母頭接口，音頻輸入輸出統一5P母頭，方便現場安裝調試；切換靈活：手動、遙控（一鍵切換）、電腦軟件、網絡、可設置自動循環等多種控制方式；作用是將某一路DVI+A信號無衰減的切換到某臺帶有DVI接口的顯示設備和音頻功率放大器（音頻功率放大器再連接到音箱或喇叭上）上，顯示設備顯示圖像，喇叭播放聲音；工廠產品齊全，外形美觀，乳白色進口按鍵，純黑色氧化拉絲面板；DVI+A系列切換器全部按照19寸標準機柜設計，目前工廠標準產品從4*1至16*1；其它非標準產品可來電定做加工。

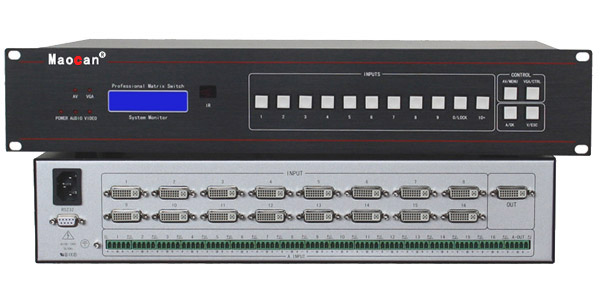

產品圖片
產品特性
- 遙控鎖定功能；面板手動一鍵切換；傻瓜方便
- 前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便
- 防止誤操作，前面板按鍵自帶鎖定功能；長時間不操作矩陣，前面板液晶屏可自動屏保，環保省電
- 預案管理和自動輪巡功能（選配）；
- 斷電現場切換記憶保護功能；特有ESD靜電保護功能；特有的防雷保護電路
- 獨特軟件配置，控制軟件可任意修改矩陣輸入或輸出端口編號
- 靈活控制按鍵、RS232、以太網(選配)、遙控（選配）等多種控制方式
- 信號時序重整，完美顯示1920×1080P@60Hz高清圖像
- 兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）
- 快速響應切換時間，安裝簡單，即插即用
產品參數
- 帶寬：4.95Gbps（滿載）
- 分辨率：1920x1200@60
- 位時鐘抖動(ClockJitter)：<0.15Tbit
- 最大傳輸延時：5nS(±1nS)
- 切換速度：150ns（輸入視不同的分辨率及信號格式速度有所不同）
- 視頻輸入
- 接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
- 信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V
- 最大電平：3.3V
- 阻抗：50Ω
- 傳輸距離：建議最大輸入距離小于15米，在1920x1200@60時（推薦使用認證過的DVI專用線材，如MolexTM的線材，根據線纜質量不同傳輸距離有所不等）
- 視頻輸出
- 接口形式：通用插座/孔頭DVI-I（僅支持DVI-D信號）
- 信號強度：T.M.D.S+/-0.4Vpp，最小T.M.D.S2.9V
- 最大電平：3.3V
- 阻抗：50Ω
- 傳輸距離：建議最大輸出距離小于15米，在1920x1200@60時（推薦使用認證過的DVI專用線材，如MolexTM的線材，根據線纜質量不同傳輸距離有所不等）
- 音頻輸入
- 信號類型：平衡立體聲
- 音頻接口：5位鳳凰端子
- 增益：0dB
- 頻率響應：±0.05dB，20Hz～20KMz
- 總諧波失真噪聲：0.03%@1kHz（額定電壓下）
- 信噪比：大于90dB
- 音頻通道分離：>90dB@1KHz
- 共態抑制比（CMRR）：>75dB@：20Hz～20kHz
- 輸入阻抗：輸入：>10kΩ（平衡或/非平衡接法）輸出：50Ω（非平衡接法），100Ω（平衡接法）
- 最大電平：+19.5dBu，（平衡或非平衡連接）
- 音頻輸出
- 信號類型：平衡立體聲
- 音頻接口：5位鳳凰端子
- 阻抗：>50Ω
- 最大電平：+21dB
- 功耗：30～100W（視具體型號確定功耗）
- 溫度：0℃～45℃
- 串行接口：RS232-C,9孔D-Sub型連接器,端口2，3，5分別直通
- 串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
- 電源：AC100～220V；50/60Hz（產品出廠默認輸入電壓AC220V，其它輸入電壓訂貨時請說明）
- 控制方式：面板、遙控、RS232
- 1U機箱尺寸：432×245×44mm(長×寬×高）
- 2U機箱尺寸：432×245×88mm(長×寬×高）
- 3U機箱尺寸：432×245×132mm(長×寬×高）
- 1U機箱含包裝重量：約5.5Kg
- 2U機箱含包裝重量：約7.0Kg
- 3U機箱含包裝重量：約8.0Kg
- 保修期限：壹年（配件及人工）
- 機箱面板：鋁面板氧化拉絲
- 遙控器：壹個
注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
