產品型號規格：MTC-A0108GAW 1進8出VGA+A分配器
MTC系列VGA+A分配器1進8出可以將某一路計算機信號分配到多臺顯示終端，使用標準的超 5 或超6 類網線傳輸，此分配器不能單獨使用，只能與JC系列雙絞線接收設備配套使用。輸入輸出統一鳳凰端子連接器；視頻能夠顯示高清分辨率1920×1080P，傳輸中能夠起到簡單的分配放大作用，作用是將某一路視音頻信號無衰減分配到多臺顯示設備和音頻功率放大器上。適用于小型系統的計算機視頻的傳輸應用，應用學校、醫院、證劵等場合。

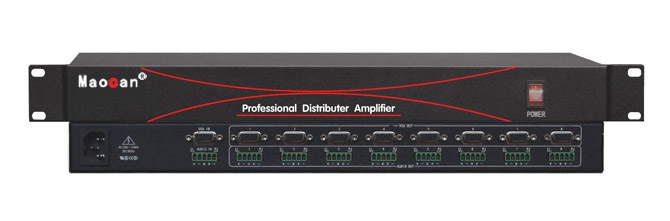

產品圖片
產品特性
- 獨立的VGA信號輸入輸出；采用15針HD母頭接口支持各種RGB、VGA、信號源
- 高帶寬400MHz(-3dB)，滿載的高帶寬
- 采用高帶寬芯片，高性能的圖像處理及信號長矩離傳輸失真增益補償技術
- 采用數字同步識別處理技術，圖像輸出更加穩定可靠
- 全貼片SMD工藝，特有的ESD靜電保護技術
- 支持信號時序重整，完美顯示1920×1080P高清圖像
- 機架式導電機箱，有效屏蔽干擾信號適用惡劣的現場安裝環境
- 安裝簡單，即插即用
產品參數
- 帶寬：400MHz(-3dB),滿載，0-10MHz@±0.1dB，0-100Mhz@±0.6dB
- 增益：0dB
- 分辨率：支持2048×1536
- 亮色度干擾(多通道對一通道串?dāng)_和)：-55dB@10MHz，-40dB@100MHz
- 微分相位I/0S：<1.28度，3.58MHz
- 微分相位誤差：0.1度,3.58-4.43MHz
- 微分增益誤差：0.1%,3.58-4.43MHz
- 同步信號
- 輸入/輸出信號類型：TTL
- 輸入電平：0V～5.0Vp-p
- 輸出電平：TTL5Vp-p
- 輸入阻抗：510Ω
- 輸出阻抗：75Ω
- 極性：正或負（與輸入一致）
- 視頻輸入
- 信號類型：VGA計算機信號
- 連接器：三排15孔D-Sub型
- 信號強度：1Vp-p：Y成分視頻、S-video，復合視頻；0.7Vp-p：VGA（電腦信號）；0.3Vp-p：R-Y與B-Y成分視頻、S-video
- 最小電平：0.5Vp-p
- 最大電平：1.0Vp-p
- 阻抗：75Ω
- 回波損耗：-30Db@5MHz
- 視頻輸出
- 信號類型：VGA計算機信號
- 連接器：三排15孔D-Sub型
- 輸出電平：2.0Vp-p
- 阻抗：75Ω
- 回波損耗：<-30Db@5MHz
- 直流補償：最大±5mV
- 功耗：10～50W（視具體型號確定功耗）
- 電源：AC100～220V，50/60Hz（產品出廠默認輸入電壓AC220V，其它輸入電壓訂貨時請說明）
- 200×120機箱尺寸：205×130×50mm(長×寬×高）
- 1U機箱尺寸：432×245×44mm(長×寬×高）
- 2U機箱尺寸：432×245×88mm(長×寬×高）
- 200×120機箱含包裝重量：約1.5Kg
- 1U機箱含包裝重量：約5.5Kg
- 2U機箱含包裝重量：約7.0Kg
- 保修期限：壹年（配件及人工）
- 機箱面板：鐵面板
注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
