產品型號規格：MTC-0102GAW 1進2出VGA分配器
MTC系列VGA分配器1進2出可以將某一路高解晰度的計算機信號分配到多臺顯示終端，允許使用標準的VGA電纜直接與計算機視頻卡連接。設備自帶信號延長，長距離傳輸失真補償技術，保證信號長距離傳輸高保真輸出；無拖尾無圖像變暗等現象；傳輸中能夠起到簡單的分配放大作用，能夠顯示高清分辨率1920×1080P。適用于小型系統的計算機視頻的傳輸應用，如教室、培訓設施和會議室等。

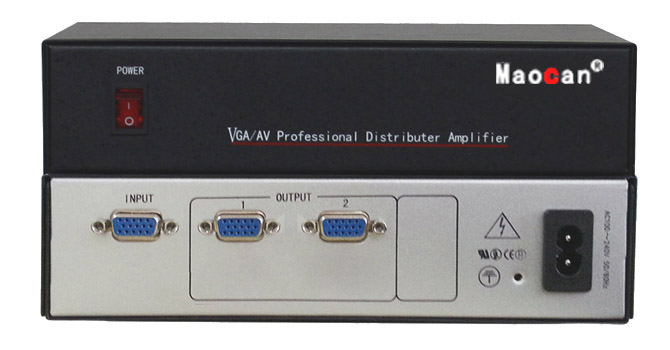

產品圖片
產品特性
- 獨立的VGA信號輸入輸出；采用15針HD母接口支持各種RGB、VGA、信號源
- 高帶寬400MHz(-3dB)，滿載的高帶寬
- 采用高帶寬芯片，高性能的圖像處理及信號長矩離傳輸失真增益補償技術
- 采用數字同步識別處理技術，圖像輸出更加穩定可靠
- 全貼片SMD工藝，特有的ESD靜電保護技術
- 支持信號時序重整，完美顯示1920×1080P高清圖像
- 機架式導電機箱，有效屏蔽干擾信號適用惡劣的現場安裝
- 安裝簡單，即插即用
產品參數
- 帶 寬：400MHz (-3dB),滿載，0 - 10MHz @?±0.1dB，0 - 100Mhz @±0.6dB
- 增 益：0dB
- 分 辨 率：支持2048×1536
- 亮色度干擾(多通道對一通道串擾和)：-55dB @10 MHz，?-40dB @100 MHz
- 微分相位I/0S：<1.28度，3.58MHz
- 微分相位誤差：0.1度, 3.58-4.43MHz
- 微分增益誤差：0.1%, 3.58-4.43MHz
- 同步信號
- 輸入/輸出信號類型：TTL
- 輸入電平：0V～5.0Vp-p
- 輸出電平：TTL 5Vp-p
- 輸入阻抗：510Ω
- 輸出阻抗：75Ω
- 極 性：正或負（與輸入一致）
- 視頻輸入
- 信號類型：VGA計算機信號
- 連 接 器：三排15孔D-Sub型
- 信號強度：1V p-p：Y成分視頻、S-video，復合視頻；0.7V p-p：VGA（電腦信號）；0.3V p-p：R-Y與B-Y成分視頻、S-video
- 最小電平：0.5Vp-p
- 最大電平：1.0Vp-p
- 阻 抗：75Ω
- 回波損耗：-30Db@5MHz
- 視頻輸出
- 信號類型：VGA計算機信號
- 連 接 器：三排15孔D-Sub型
- 輸出電平：2.0V p-p
- 阻 抗：75Ω
- 回波損耗：<-30Db@5MHz
- 直流補償：最大±5mV
- 功 耗：10～50W（視具體型號確定功耗）
- 電源格式： AC 100～240V；50/60Hz
- 機箱面板： 噴塑
- 1U機箱尺寸：430×250×44mm(長×寬×高）
- 2U機箱尺寸：430×250×88mm(長×寬×高）
- 3U機箱尺寸：480×250×132mm(長×寬×高）
- 1U機箱含包裝重量：約5.5Kg
- 2U機箱含包裝重量：約7.0Kg
- 3U機箱含包裝重量：約8.0Kg
- 保修期限：壹年（配件及人工）
注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
