你的位置：首頁 >> 矩陣式處理器混切機箱（2U 8*8系列）

產品型號規格：MTC-F2UD0808W 矩陣式處理器混切機箱（2U 8*8系列）

產品說明：2U機箱最多插16塊板卡（輸入板卡數+輸出板卡數=16路）；每張板卡1路；標配單電源

茂烜燦矩陣式處理器混切機箱（2U 8*8系列）針對視頻輸入多元化、顯示效果多樣化的應用環境開發了矩陣式音視頻處理器系統。該系統可接收和發送多種類型的視頻信號，并完美的實現了顯示效果多樣化，如拼接、分割、畫中畫、漫游開窗等。系統支持的視頻信號輸入類型有HDMI(DVI)、VGA、SDI、和CVBS；輸出類型有HDMI(DVI)、VGA、SDI、和CVBS。支持各類視頻信號的相關標準，可傳輸超高清的視頻信號；同時支持音頻信號的立體聲輸入和輸出，滿足現場音頻加嵌和分離的要求。用戶可通過個人電腦、中控主機等設備管理應用中音視頻的輸入輸出。產品外觀端莊大方、功能強大、穩定性強，主要應用在空間格局比較復雜的場景，如辦公樓、教學樓、監控室、會議室、展廳、控制中心等等。

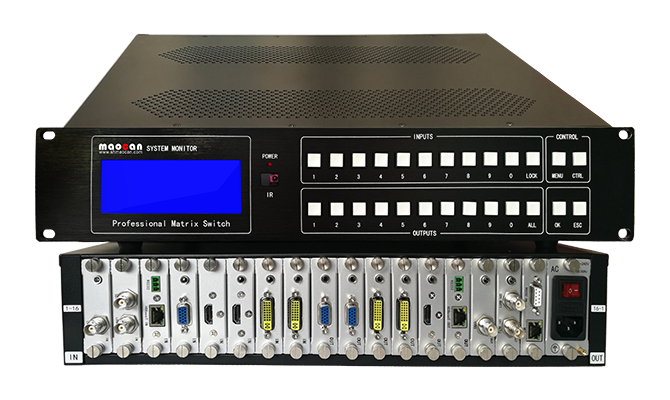

產品圖片矩陣式處理器混切機箱（2U 8*8系列）

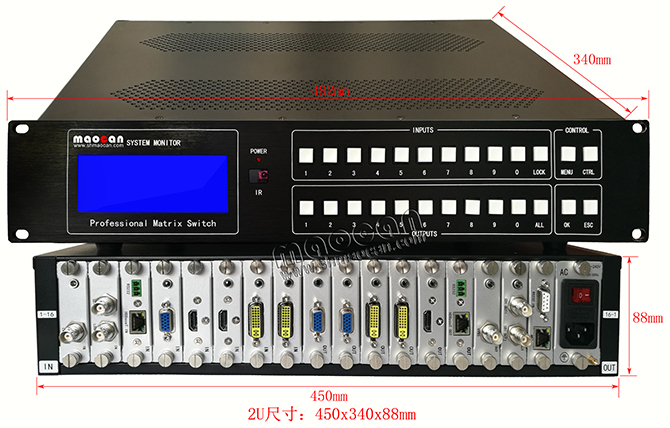

尺寸示意圖

產品特性

支持HDMI 3840*2160P/30HZ（向下兼容）信號的輸入輸出；
支持VGA 1920*1200P/60HZ（向下兼容）高清視頻信號的輸入輸出；
支持3G SDI（1920*1080P/60HZ）高清視頻信號的輸入輸出；
支持CVBS信號的輸入輸出；
支持HDMI1.4B、HDCP1.4、WUXGA、3G SDI等標準；
支持畫面多屏拼接、多畫面分割、畫中畫、畫面縮放移位等功能；
支持無縫切換，輸出分辨率可調；
支持音頻加嵌、音頻分離，立體聲輸入輸出；
支持PC、中控等設備通過RS232進行控制；
支持輸入輸出端口自定義。

產品參數

端口數量：2U：16口； 4U：32口
工作溫度：-10℃～55℃
保修期限：壹年（配件及人工）
產品名稱：?jiǎn)温钒蹇ň仃囀教幚砥?/li>

型號	功率	出廠輸入電壓	主機重量	矩陣路數	機箱高度	機箱尺寸
MTC-F2UD0808W	≤20W	AC 176～264V	約6.7Kg	輸入+輸出=16	2U	45034088
MTC-F4UD1616W	≤30W	AC 176～264V	約13Kg	輸入+輸出=32	4U	450340176
備注： 1、功率（不含輸入輸出板卡功率）； 2、主機重量（不含輸入輸出板卡重量）； 3、矩陣路數（F2UD0808總的端口數為16個，16個端口均可配置成輸入或輸出板卡；（F4UD1616總的端口數為32個，32個端口均可配置成輸入或輸出板卡。）

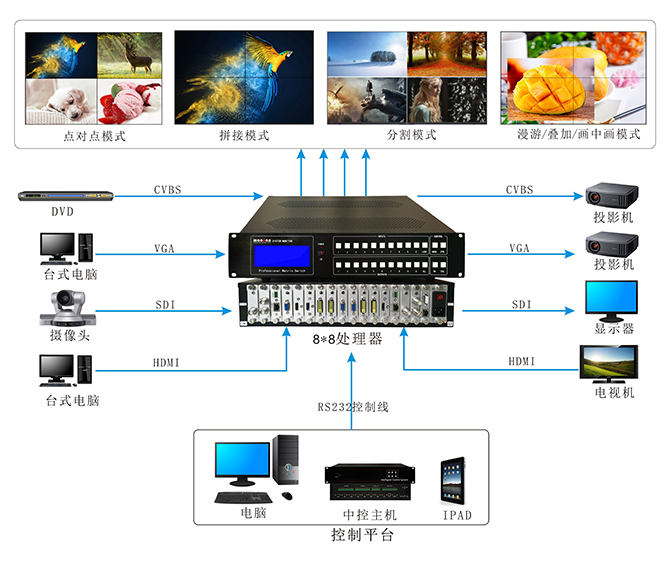

連接圖

矩陣式處理器板卡

類型	板卡型號	功能	備注
輸入板卡系列	MTC-FAIN01HDW	HDMI+A輸入板卡	HDMI輸入板卡是本系統在應用中較為常規的一種輸入板卡，該板卡支持HDMI1.4B標準…… 查看HDMI+A輸入板卡參數
	MTC-FAIN3G01SDW	3G-SDI輸入板卡（帶環通輸出）	該板卡支持3G-SDI標準，最大分辨率支持1920*1080@60HZ，滿足現場傳輸高清圖像畫面的要求…… 查看3G-SDI輸入板卡（帶環通輸出）參數
	MTC-FAIN01GAW	VGA輸入板卡	該板卡支持WUXGA標準，最大分辨率支持1920*1200@60HZ，滿足現場傳輸高清圖像畫面的要求…… 查看VGA輸入板卡參數
	MTC-FAIN01CVBSW	CVBS輸入板卡	該板卡自適應NTSC、PAL、SECAM制式的視頻格式；支持音頻編碼，滿足現場音頻加嵌的要求…… 查看CVBS輸入板卡參數
輸出板卡系列	MTC-FAOUT01HD-SW	HDMI+A無縫輸出板卡	該板卡支持HDMI1.4B標準，最大分辨率支持3840*2160@30HZ，滿足現場傳輸超高清圖像畫面的要求…… 查看HDMI+A無縫輸出板卡參數
	MTC-FAOUT3G01SD-SW	3G-SDI無縫輸出板卡	SDI輸出板卡是本系統在應用中較為常規的一種輸出板卡，該板卡支持3G-SDI標準，最大分辨率支持1920*1080@60HZ…… 查看3G-SDI無縫輸出板卡參數
	MTC-FAOUT01GA-SW	VGA無縫輸出板卡	VGA輸出板卡是本系統在應用中較為常規的一種輸出板卡，該板卡支持WUXGA標準，最大分辨率支持1920*1200@60HZ…… 查看VGA無縫輸出板卡參數
	MTC-FAOUT01CVBS-SW	CVBS無縫輸出板卡	CVBS輸出板卡是本系統在應用中較為常規的一種輸出板卡，該輸出板卡支持PAL制式的視頻格式輸出…… 查看CVBS無縫輸出板卡參數

注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
