產品型號規格：MTC-4UD1616W 單路插卡混合矩陣16路進16路出

MTC系列單路混合矩陣16路進16路出針對視頻信號輸入輸出多元化、通道多樣化的應用環境開發了信號格式可變分辨率可調系列混合矩陣，該系列矩陣采用混合多路進混合多路出的架構模式，通過多種控制方式管理應用環境中音視頻信號的輸入輸出。在配置相應的板卡后，各種常規視頻信號格式可以相互轉換，如HDMI、DVI、SDI、VGA、CVBS、HDBaseT等格式。矩陣每個端口都擁有輸入和輸出通道，在現場使用中可根據輸入輸出的路數靈活變通。集切換、分配、點到點功能于一身的混合矩陣在現場運用中搭配更靈活、更方便。產品外觀端莊大方，質感性較強；硬件芯片組性能優越穩定、切換處理速度快捷，廣泛應用于指揮室、會議室、展廳、控制中心等等場景。

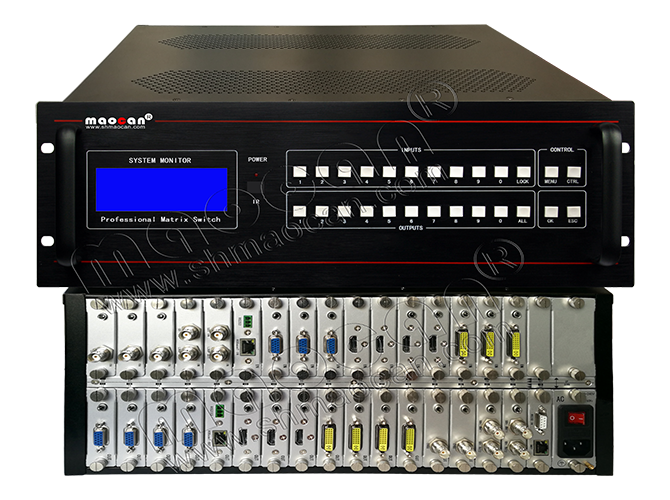

產品圖片單路插卡混合矩陣16路進16路出

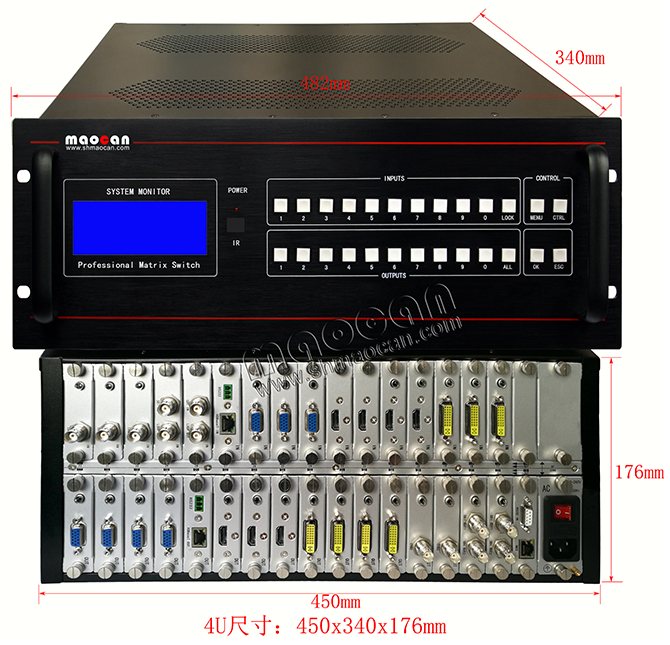

尺寸示意圖

產品特性

支持HDMI 1.4標準，支持收發3840*2160/30Hz視頻信號
通過相應的板卡實現各信號格式的相互轉換（HDMI、DVI、SDI、VGA、CVBS、HDBaseT）
每個端口都同時擁有輸入輸出通道，現場配置更為靈活，便捷,輸入輸出通道總數為16～32路
切換通道處理速度快，可通過設備前面板LCD實時顯示切換狀態，掉電帶鎖存記憶功能
圖像傳輸無延時無失真,支持無縫切換
支持預案管理、自動輪巡（選配）
控制方式多樣：面板按鍵、遙控器(選配)、上位機（RS232）、以太網（選配）、手機（選配）
兼容遠端中控設備（如：金燦、快思聰、快捷、AMX等國內外所有中控）

產品參數

最大帶寬：接收與發送均為10.2Gbps
最大像素時鐘：340MHZ
最高分辨率： 3840*2160/30Hz、1920*1080/60Hz（向下兼容常規分辨率）
支持標準： HDMI 1.4標準
差分對阻抗：100Ω
差分收發擺幅：±400mV
差分信號類型：TMDS
端口連接器：30針板卡連接器公頭
工作溫度：-10℃～55℃
保修期限：壹年（配件及人工）
產品名稱：單路板卡混合矩陣

型號	功率	出廠輸入電壓	主機重量	矩陣路數	機箱高度	機箱尺寸
MTC-2UD0808W	≤20W	AC 176～264V	約6.7Kg	輸入+輸出=16	2U	45034088
MTC-4UD1616W	≤30W	AC 176～264V	約13Kg	輸入+輸出=32	4U	450340176
備注：1.功率（不含輸入輸出板卡功率）。2.主機重量（不含輸入輸出板卡重量）。3.矩陣路數（2UD0808總的端口數為16個，16個端口均可配置成輸入或輸出板卡；（4UD1616總的端口數為32個，32個端口均可配置成輸入或輸出板卡。

注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
