產品型號規格：MTC-3G1616SDW 16進16出SDI矩陣
MTC系列SDI矩陣16進16出采用高性能數字處理芯片，可將多個SDI信號源切換至多臺SDI兼容的顯示器或大屏幕上，均衡自適應補償和信號長距離傳輸失真補償技術將信號傳輸達 90米，具體視線纜的質量而定）；SDI矩陣切換器具有高達2.97Gbps的帶寬，支持全高清信號，下行支持HD，SD等信號格式；支持多通道同時切換，地址設置等功能；全貼片SMD工藝，特有ESD靜電保護功能；可設置ID地址實現多機級聯；安裝簡單，即插即用；切換靈活：手動、遙控、電腦軟件、網絡、可設置自動循環等多種控制方式；輸入輸出統一Q9母頭，方便現場安裝調試；作用是將多路SDI信號無衰減的切換到多臺帶有SDI接口的顯示設備上，工廠產品齊全，外形美觀，乳白色進口按鍵，純黑色氧化拉絲面板；SDI系列矩陣切換器全部按照19寸標準機柜設計，目前工廠標準產品從4*4至16*16；其它非標準產品可來電定做加工；本產品廣泛用于軍工、廣播電視工程、多媒體教學、電視電話會議、指揮調度中心、科研、氣象、醫院等領域。

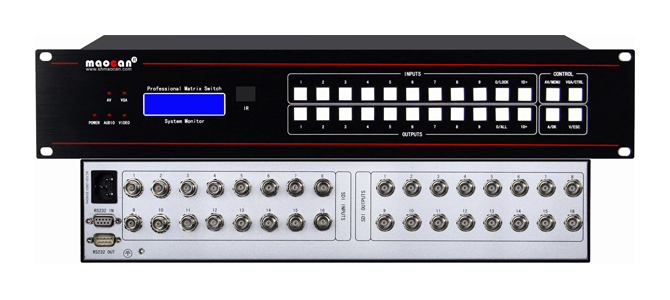

產品圖片
產品特性
- 獨立的切換輸出；高清數字視頻信號
- 遙控鎖定功能；面板手動一鍵切換；傻瓜方便
- 前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便
- 預案管理和自動輪巡功能（選配）
- 前面板液晶屏自動屏保功能
- 按鍵自動鎖定功能
- 特有TCP/IP網絡控制管理功能，能通過以太網控制；(選配)
- 具有斷電現場切換記憶保護功能；特有ESD靜電保護功能；特有的防雷保護電路
- 支持均衡補償輸入+輸出傳輸距離可達90米
- 支持信號時序重整，完美顯示高清圖像
- SDI-3G完全支持HD，SD等下行信號格式
- 兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）
- 安裝簡單，即插即用
產品參數
- 帶寬：2.97Gbps
- 最大傳播延時5ns(±1)
- 交換核心速率：143Mb/s～2.97Gb/s
- 切換速度≤180ns
- 信號輸入
- 信號類型數字視頻信號
- SMPTE292M,SMPTE424MandSMPTE259M
- 輸入線纜長度：自動線纜均衡，典型的1964A類型線纜均衡長度如(90米at2.97Gb/s；200米at1.485Gb/s；400米at270Mb/s)
- 接口：BNC(3G-SDI)母頭
- 阻抗：75Ω
- 信號輸出
- 信號類型：SMPTE292M,SMPTE424MandSMPTE259M輸入線纜長度：視線材與現場環境情況而定，一般1920*1080/60Hz線纜總長度（輸入+輸出）≤90米，720P時輸入≤90米，輸出≤90米
- 信號標準：3G/HD/SD-SDI（自動選擇）；480i，576i；（SD-SDI）720p25/29.9450/59.94/60；1080i50/59.94/60;23.98/24/25/29.9/30；（HD-SDI）1080p50/59.94/60（3G-SDI）
- 接口：BNC(3G-SDI)母頭
- 輸出電平：0.8Vp-p
- 阻抗：75Ω
- 串接接口：RS232,9孔D-Sub型連接器，端口2，3，5分別直通
- 串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
- 功耗：30～150W（視具體型號確定功耗）
- 溫度：0℃～45℃
- 電源：AC100～220V，50/60Hz（產品出廠默認輸入電壓AC220V，其它輸入電壓訂貨時請說明）
- 控制方式：面板、遙控、RS232
- 1U機箱尺寸：432×245×44mm(長×寬×高）
- 2U機箱尺寸：432×245×88mm(長×寬×高)
- 1U機箱含包裝重量：約5.5Kg
- 2U機箱含包裝重量：約7.0Kg
- 保修期限：壹年（配件及人工）
- 機箱面板：鋁面板氧化拉絲
- 遙控器：（選配）
注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
