產品型號規格：MTC-A1608GAW 16進8出VGA+A矩陣
MTC系列VGA加音頻矩陣切換器16進8出將多路VGA+A信號無衰減的切換到多臺帶有VGA接口的顯示設備和音頻功率放大器上（音頻功率放大器再連接到音箱或喇叭上），顯示設備顯示圖像，喇叭播放聲音；采用高性能專業處理芯片，輸入輸出自帶緩沖設計，增強了現場抗干擾、防靜電、防雷擊等安全措施，使圖像輸出更加穩定清晰；設備自帶信號延長，長距離傳輸失真補償技術，保證信號長距離傳輸高保真輸出；全貼片SMD工藝，特有ESD靜電保護功能；導電機箱設計，有效屏蔽濾波現場環境引起的干擾源；可設置ID地址實現多機級聯；切換靈活：手動切換、遙控切換、電腦軟件、網絡、可設置自動循環等多種控制方式；完全19寸標準機柜設計。

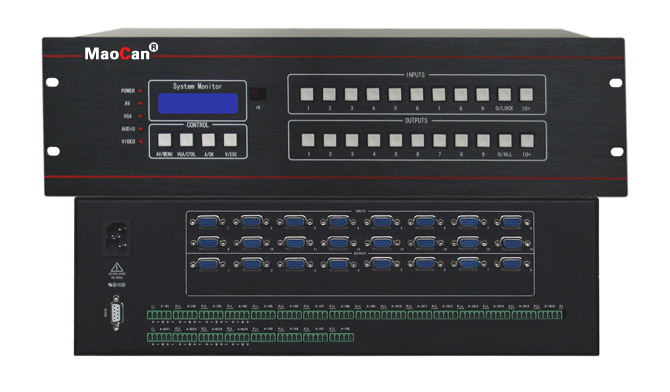

產品圖片
產品特性
- 獨立的矩陣切換輸出
- 遙控鎖定功能；面板手動一鍵切換；傻瓜方便
- 前面板LCD狀態顯示，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便
- 預案管理和自動輪巡功能，能任意設定輪巡時間和輸入輸出通道設置（選配）
- 前面板液晶屏自動屏保功能，按鍵自動鎖定功能
- 特有TCP/IP網絡控制管理功能，能通過以太網控制；(選配)
- 具有斷電現場切換記憶保護功能；特有ESD靜電保護功能；特有的防雷保護電路
- 支持快速切換操作，操作更加快捷
- 支持多通道同時切換，地址設置等功能
- 支持信號時序重整，完美顯示1920×1080P高清圖像
- 兼容遠端控制設備（如：快思聰、快捷、AMX等國內外所有中控）
- 安裝簡單，即插即用
產品參數
- 帶寬：400MHz(-3dB)滿載，0～10MHz@±0.1dB，0～100MHz@±0.6dB
- 增益：0dB
- 阻抗：75Ω
- 支持分辨率：2048×1536
- 亮色度干擾(多通道對一通道串?dāng)_)：-55dB@10MHz，-40dB@100MHz
- 微分相位I/0S：<1.28度，3.58MHz
- 微分相位誤差：0.1度,3.58-4.43MHz
- 最大傳播延時：5nS(±1nS)
- 頻率響應：少于±0.1dB-30MHz
- 切換速度：≤180ns
- VGA輸入
- 信號類型：VGA信號
- 連接器：三排15孔（VGA母頭）
- 信號強度：1Vp-p：Y成分視頻、S-video，復合視頻；0.7Vp-p：VGA（電腦信號）；0.3Vp-p：R-Y與B-Y成分視頻、S-video
- 最小電平：0.5Vp-p
- 最小電平：0.5Vp-p
- 阻抗：75Ω
- 回波損耗：-30Db@5MHz
- VGA輸出
- 信號類型：VGA信號
- 連接器：三排15孔（VGA母頭）
- 輸出電平：2.0Vp-p
- 阻抗：75Ω
- 回波損耗：-30Db@5MHz
- DC偏差：最大±5mV
- 同步信號
- 輸入/輸出信號類型：TTL
- 輸入電平：0～5.0Vp-p；4.0V
- 輸出電平：TTL:5Vp-p
- 輸入阻抗：510Ω
- 輸出阻抗：75Ω
- 極性：正或負與輸入一致
- 音頻輸入
- 信號類型：非平衡立體聲/平衡立體聲
- 音頻接口：5位鳳凰端子/3.5立體聲
- 增益：0dB
- 頻率響應：±0.05dB，20Hz～20KMz
- 總諧波失真噪聲：0.03%@1kHz（額定電壓下）
- 信噪比：大于90dB
- 音頻通道分離：>90dB@1KHz
- 共態抑制比（CMRR）：>75dB@：20Hz～20kHz
- 輸入阻抗：輸入：>10kΩ（平衡或/非平衡接法）輸出：50Ω（非平衡接法），100Ω（平衡接法）
- 最大電平：+19.5dBu，（平衡或非平衡連接）
- 音頻輸出
- 信號類型：非平衡立體聲/平衡立體聲
- 音頻接口：5位鳳凰端子/3.5立體聲
- 阻抗：>50Ω
- 最大電平：+21dB
- 串行接口：RS232-C,9孔D-Sub型連接器,端口2，3，5分別直通
- 串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控
- 功耗：30～150W（視具體型號確定功耗）
- 溫度：0℃～45℃
- 電源：AC100～220V，50/60Hz（產品出廠默認輸入電壓AC220V，其它輸入電壓訂貨時請說明）
- 控制方式：面板、遙控、RS232
- 1U機箱尺寸：432×245×44mm(長×寬×高）
- 2U機箱尺寸：432×245×88mm(長×寬×高）
- 3U機箱尺寸：432×245×132mm(長×寬×高）
- 4U機箱尺寸：432×275×176mm(長×寬×高）
- 6U機箱尺寸：432×275×264mm(長×寬×高）
- 1U機箱含包裝重量：約5.5Kg
- 2U機箱含包裝重量：約7.0Kg
- 3U機箱含包裝重量：約8.0Kg
- 4U機箱含包裝重量：約10Kg
- 6U機箱含包裝重量：約12Kg
- 保修期限：壹年（配件及人工）
- 機箱面板：鋁面板氧化拉絲
- 遙控器：（選配）
注：本公司產品型號齊全，篇幅有限沒有完全顯示，如無找到所需型號產品，可直接來電咨詢定制！
